罗德与施瓦茨示波器RTB2004测晶振波形

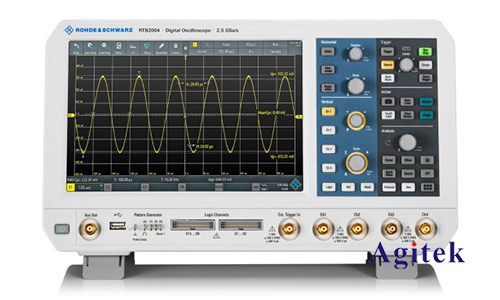

　　示波器是電子测量领域中不可或缺的工具，广泛应用于信号分析、故障诊断和電路调试等方面。罗德与施瓦茨（Rohde&Schwarz）作為全球领先的電子测量仪器制造商，其RTB2004示波器以其高精度、高性能和易用性而著称。本文将重点介绍RTB2004示波器在晶振波形测量中的应用，并详细阐述其测量原理、操作步骤和注意事项。

　　测量原理

　　晶振（水晶振荡器）是一种利用石英晶體的压電效应产生稳定频率信号的電子器件。当晶體受到電场作用时，会产生机械振动，同时产生与振动频率相对应的電信号。RTB2004示波器通过其高阻抗探头连接到晶振的输出端，采集晶振产生的電信号，并将其显示在示波器屏幕上。

　　操作步骤

　　1.连接示波器：将RTB2004示波器的高阻抗探头连接到晶振的输出端。

　　2.设置示波器：设置示波器的时基和幅度范围，以确保波形能够清晰显示。

　　3.触发设置：选择合适的触发方式，如边缘触发或视频触发，以稳定波形显示。

　　4.测量波形：观察示波器屏幕上的波形，测量波形的频率、幅度、上升时间、下降时间等参数。

　　注意事项

　　1.探头选择：晶振输出信号的幅度通常较小，因此需要使用高阻抗探头，以避免对晶振電路产生影响。

　　2.接地连接：示波器的探头地線必须可靠连接到晶振電路的公共地，以确保测量准确性。

　　3.屏蔽措施：晶振输出信号容易受到外部干扰，因此需要采取适当的屏蔽措施，如使用屏蔽電缆或屏蔽箱。

　　4.温度影响：晶振的频率受温度影响，因此在测量时需要考虑温度变化对测量结果的影响。

　　应用实例

　　RTB2004示波器在晶振波形测量中具有广泛的应用，例如：

　　1.晶振频率测量：测量晶振输出信号的频率，验证晶振是否达到标称值。

　　2.波形畸变分析：观察晶振波形的形状，分析是否存在畸变或谐波成分，判断晶振的健康状况。

　　3.上升时间和下降时间测量：测量晶振输出信号的上升时间和下降时间，评估晶振的瞬态响应特性。

　　4.抖动分析：分析晶振输出信号的抖动情况，判断晶振的稳定性和可靠性。

　　罗德与施瓦茨RTB2004示波器凭借其高精度、高性能和易用性，是晶振波形测量领域的理想选择。通过以上介绍的测量原理、操作步骤和注意事项，工程师可以利用RTB2004示波器准确、高效地测量晶振波形，為電子产品的设计、调试和维护提供可靠的数据支撑，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸為您排忧解难。
