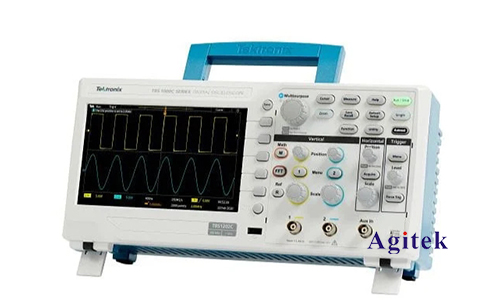

泰克TBS1102C示波器测试纹波方法

　　泰克TBS1102C示波器是一款功能强大的電子测量仪器，广泛应用于電子工程、通信、医疗设备等领域。在電路设计和故障排除过程中，了解如何使用示波器准确测试纹波是至关重要的。本文将介绍使用泰克TBS1102C示波器测试纹波的方法。

　　一、了解纹波

　　纹波是指交流電源输出中存在的電压或電流的周期性变化。它通常以峰峰值或峰值-峰值峰值来表示，单位為伏特或安培。纹波是電源输出质量的重要指标，它直接影响到電路的稳定性和性能。

　　二、准备工作

　　在测试纹波之前，首先需要准备好以下工作：

　　1.泰克TBS1102C示波器

　　2.被测试的電源或電路

　　3.适当的连接線和探头

　　三、连接示波器

　　将示波器的探头连接到電源输出端，确保连接正确且稳固。示波器的探头分别连接到電源的正负极，确保触点与電源连接良好，以获得准确的测量结果。

　　四、设置示波器

　　1.打开泰克TBS1102C示波器，并选择“通道1”或“通道2”。

　　2.调整示波器的时间基准和垂直增益，使波形显示清晰且占据屏幕大部分區域。

　　3.选择适当的触发方式和触发電平，确保波形稳定且触发准确。

　　五、测量纹波

　　1.观察示波器屏幕上的波形，并确定纹波的周期性变化。

　　2.使用示波器的测量功能，测量纹波的峰峰值或峰值-峰值峰值。

　　3.记录测量结果，并与電源规格进行比较，以评估電源输出的质量。

　　六、分析结果

　　根据测量结果分析纹波的大小和频率，评估電源输出的稳定性和性能。如果纹波超出了规定范围，可能会影响到電路的正常工作，需要进一步调整電源或電路设计。

　　七、注意事项

　　1.在连接示波器时，确保安全可靠，避免触電或损坏设备。

　　2.在测试纹波时，选择适当的时间和地点，确保测试环境安静且稳定。

　　3.根据需要调整示波器的设置，以获得清晰的波形和准确的测量结果。

　　通过本文介绍的方法，您可以轻松地使用泰克TBS1102C示波器测试纹波，并评估電源输出的质量。了解纹波的大小和频率对于電路设计和故障排除至关重要，希望本文能為您提供帮助，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸為您排忧解难。
