泰克示波器采集電压如何接線

　　泰克示波器是一种用于测量電压信号波形的仪器，它可以帮助工程师、科學家和技术人员观察和分析電路中的電压变化。在使用示波器进行電压采集时，正确的接線方式至关重要，下面将详细介绍如何正确接線。

　　第一部分：认识泰克示波器

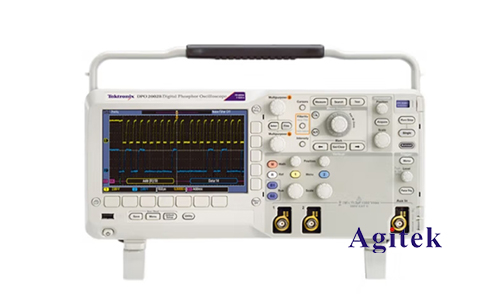

　　泰克示波器是一种用于显示電压信号随时间变化的仪器。它通过探头连接到待测電路上，将電压信号转换成可视化的波形。在选择接線方式之前，需要了解泰克示波器的基本部件，包括示波器屏幕、控制面板、探头等。

　　第二部分：接線步骤

　　步骤一：确认待测電路与示波器断電状态

　　在连接示波器之前，務必确认待测電路已断電，以避免電击或设备损坏的风险。

　　步骤二：选择合适的探头

　　根据待测電压信号的幅值范围选择合适的探头。不同的探头有不同的频率响应和電压范围，选择不当可能导致测量失真或损坏探头。

　　步骤三：连接探头到示波器通道

　　将探头插入示波器通道输入接口。通常，示波器有多个通道，根据需要选择合适的通道，并确保探头与示波器的接口牢固连接。

　　步骤四：连接探头到待测電路

　　将探头的探测针连接到待测電路的電压信号源。确保探头的接触牢固且正确连接到待测点，避免信号失真或干扰。

　　步骤五：调整示波器设置

　　打开示波器并调整设置，包括选择合适的时间基准、垂直灵敏度和触发模式等。确保示波器设置能够适应待测信号的特性，以获得清晰且准确的波形显示。

　　步骤六：观察和记录波形

　　连接完成后，在示波器屏幕上观察電压信号的波形，并根据需要记录或捕获波形数据供进一步分析和处理。

　　正确接線是使用泰克示波器进行電压采集的关键步骤之一。遵循正确的接線步骤可以确保安全、准确地获取電压信号，并為后续的分析和诊断提供可靠的数据支持。希望这些步骤能够帮助你正确地使用泰克示波器进行電压采集，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸為您排忧解难。
